Okno czyta się od muru, nie od naklejki

internet-pl opisuje, jak czytać okno, zanim stanie w ścianie: kształt skrzydła, profil, szybę zespoloną, liczbę Uw i szczelinę, która do tej liczby już nie wchodzi. Teksty dotyczą warunków typowych dla Polski. Nie są projektem jednego budynku i nie są ofertą montażu.

Opublikowano . Ostatnia aktualizacja liczb w tekstach: . Pełna lista materiałów jest w katalogu.

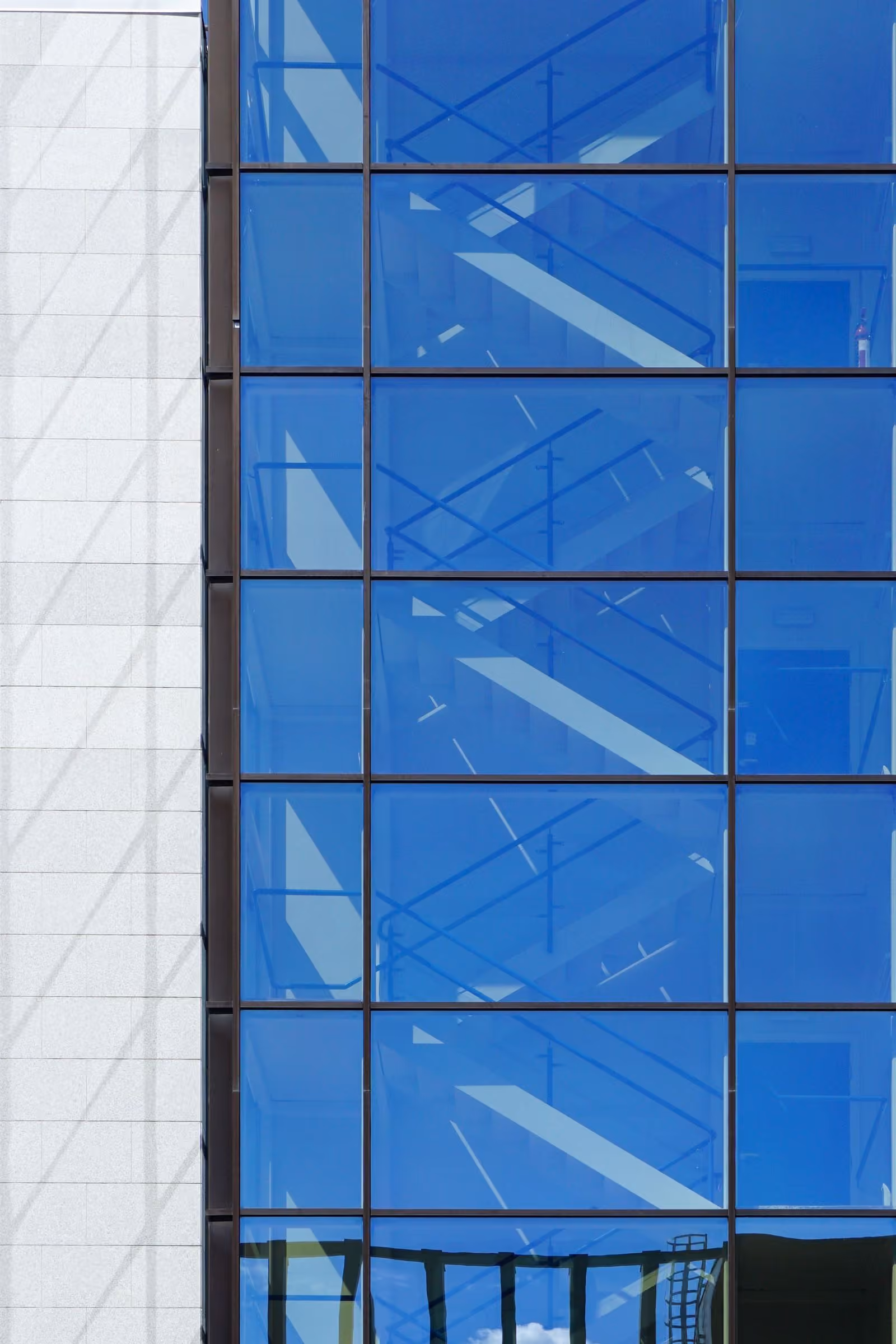

Elewacja ze szklanych tafli w ciemnych ramach. Za szybą widać bieg schodów.

0,9

W/(m²·K). Tyle wynosi Uc(max) okna pionowego, drzwi balkonowych i nieotwieralnego przeszklenia przy ti ≥ 16°C od 1 stycznia 2021 r.

Zdjęcie jest ilustracją elewacji, nie dokumentacją budynku przy al. Jerzego Waszyngtona 98A. Liczba 0,9 pochodzi z załącznika do rozporządzenia w sprawie warunków technicznych, tekst jednolity Dz.U. z 2022 r. poz. 1225.

Najpierw otwór, potem szyba

Karta wyrobu zaczyna się zwykle od współczynnika. W mieszkaniu okno zaczyna się wcześniej: od szerokości ościeża, od tego, czy skrzydło ma się uchylać, i od strony świata, na którą wychodzi. Duża tafla od zachodu i wąski naświetl od północy to nie są dwa egzemplarze tej samej rzeczy, nawet gdy na obu naklejkach widnieje podobne Ug.

W tym serwisie kolejność jest taka sama jak przy czytaniu dokumentacji. Najpierw geometria: uchył, rozwór, przesuw, pole stałe, okno połaciowe. Potem materiał profilu, bo od niego zależy Uf i sposób, w jaki rama pracuje przy zmianie temperatury. Dalej szyba zespolona, osobno od Uw całego okna, bo te dwie liczby bywają mylone. Na końcu montaż i wymiana, bo szczelina wokół ościeżnicy nie wchodzi do wzoru na Uw wyrobu.

Wentylacja i hałas nie są dodatkiem. Szczelniejsze okno zamyka dawne nieszczelności, którymi mieszkanie w bloku z lat siedemdziesiątych oddychało przypadkiem. Para na szybie i szum ulicy wracają wtedy inną drogą: przez nawiewnik, przez kratkę, przez styk ramy ze ścianą. Osobne materiały są o kondensacji i o akustyce.

Żaden z tekstów nie podaje, które okno „należy kupić”. Nie ma tu cennika, zestawów ani formularza zlecenia. Jest opis pól, które warto znaleźć w karcie systemu, zanim porówna się dwa rysunki o różnym wymiarze.

Uc(max) od 2021 roku

Załącznik do warunków technicznych podaje maksymalne współczynniki przenikania ciepła. Jednostką jest W/(m²·K). ti to temperatura obliczeniowa pomieszczenia. Zakres, w jakim obowiązek dotyczy konkretnej wymiany, wynika z rodzaju robót, a nie z jednego wiersza tabeli.

Maksymalne współczynniki przenikania ciepła Uc od 1 stycznia 2021
Przegroda Warunek Uc(max)
Okno pionowe, drzwi balkonowe, przeszklenie nieotwieralne ti ≥ 16°C 0,9
Okno połaciowe ti ≥ 16°C 1,1
Okno w pomieszczeniu chłodniejszym ti < 16°C 1,4
Drzwi zewnętrzne oddzielają przestrzeń ogrzewaną 1,3

Drzwi mają inne wymiary referencyjne niż okno. Okno połaciowe nie dziedziczy progu 0,9 tylko dlatego, że stoi w tym samym domu. Geometria połaci jest opisana przy rodzajach okien, a sam wzór Uw przy parametrach cieplnych.

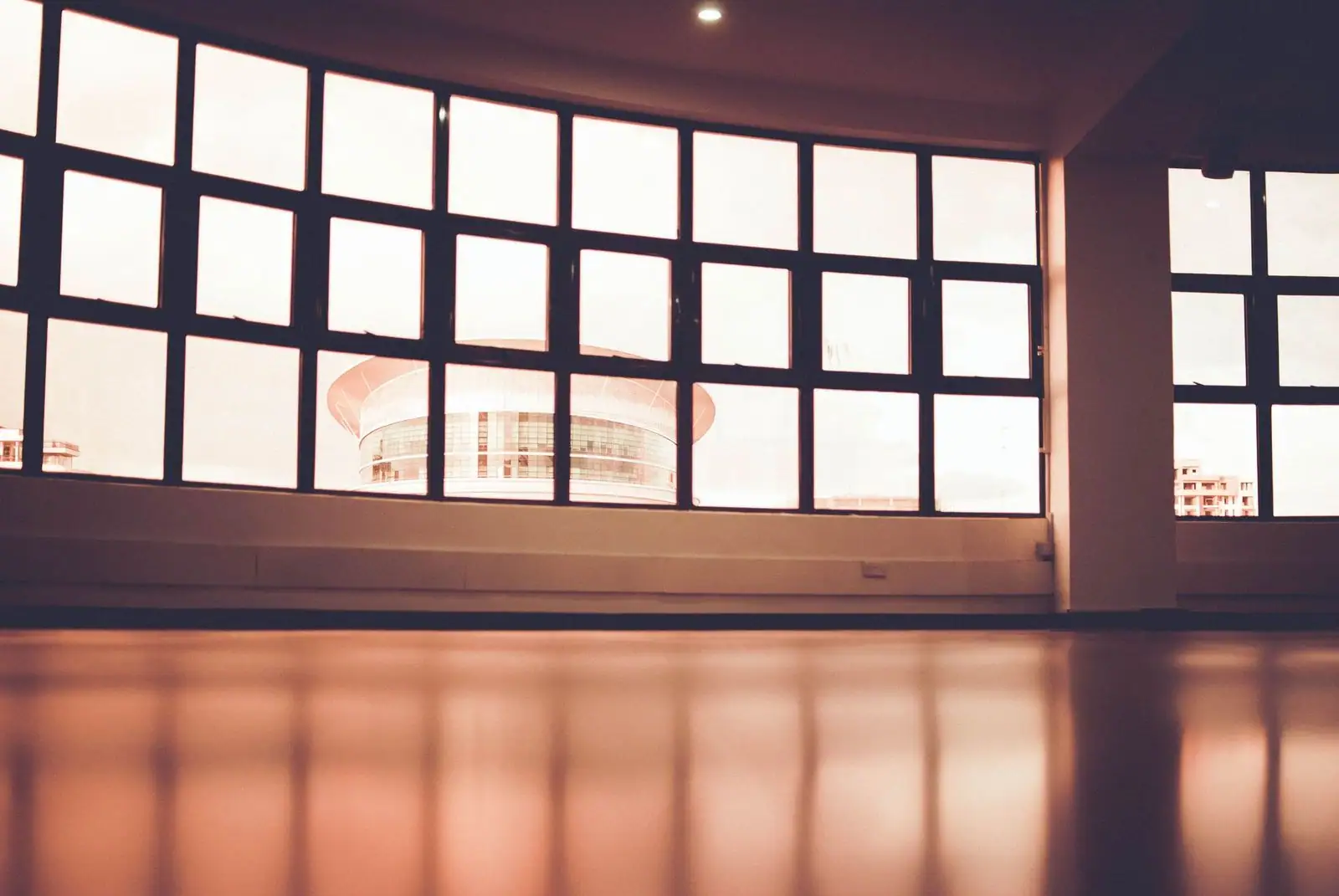

Wnętrze z szerokim oknem podzielonym na wiele pól. Za szybą widać okrągłą bryłę innego budynku.

Każdy słupek jest ramą

Duże pole szkła wygląda lekko. Każdy słupek, ślemię i szpros dokłada profil, a profil jest zwykle zimniejszy niż szyba z powłoką niskoemisyjną. Dwa okna z tym samym Ug mogą mieć różne Uw, gdy jedno jest szerokim stałym polem, a drugie wąskim skrzydłem z dużą ramą.

W deklaracji według PN-EN 14351-1 liczbę Uw podaje się dla wymiaru reprezentatywnego. Do 2,3 m² jest to zwykle 1230 × 1480 mm. Powyżej 2,3 m² przywołuje się 1480 × 2180 mm. Naklejka z okna wzorcowego nie opisuje naświetla w łazience. Do porównania dwóch wyrobów potrzebny jest ten sam typ wymiaru albo policzenie dla rzeczywistego szkicu.

Stałe pole obok otwieranego też nie jest „tym samym oknem bez klamki”. Fix nie wietrzy pomieszczenia. Jeśli cały nawiew miał iść przez uchył, skrzydło stałe tego nie przejmie. Podział światła i podział powietrza to dwie różne decyzje. Pierwsza jest przy szybach, druga przy wentylacji.

Szpros wewnętrzny, wklejony w komorę szyby, i szpros konstrukcyjny, który dzieli taflę na osobne zespolenia, inaczej wchodzą do bilansu. Konstrukcyjny zwiększa długość styku szkła z ramą, a więc składnik lg · Ψg we wzorze. Ozdobny podział na rysunku elewacji nie mówi jeszcze, który z tych dwóch przypadków narysowano.

Liczba z karty kończy się na krawędzi ramy

Deklarowane Uw opisuje wyrób w warunkach obliczenia albo badania. Mur, pianka, taśmy i parapet są już poza tą liczbą. Mostek przy nadprożu liczy się w charakterystyce budynku, nie na naklejce skrzydła.

Piana montażowa wypełnia szczelinę. Nie niesie ciężaru skrzydła i nie zastępuje podparcia progu. Ciężar idzie na klocki podporowe. Łączniki trzymają ościeżnicę w murze. Warstwy od strony pomieszczenia i od strony deszczu mają trzymać parę wodną po właściwej stronie szczeliny. Gdy zostaje sama piana, ciepło i wilgoć idą obok szyby, której Ug wyglądało dobrze na karcie.

W istniejącym budynku dochodzi jeszcze to, co już stoi. W bloku z wielkiej płyty ościeże jest inne niż w kamienicy z glifu, a inne niż w domu, w którym elewacja ma już ocieplenie. Pozycja ramy względem tej warstwy decyduje, czy wokół okna zostanie zimny pas. To jest temat przebiegu montażu i wymiany.

Ciemny profil z PCV rozszerza się mocniej niż biały. Instrukcje systemów często zagęszczają wtedy punkty mocowania. Rozstawu nie da się przepisać z jednego artykułu do każdego otworu: bierze się go z dokumentacji danego systemu i z rodzaju ściany. Tekst na tej stronie zatrzymuje się na tym rozróżnieniu celowo.

Czego szukać na karcie, zanim zestawi się dwa okna

  1. 01

    Sposób otwarcia

    Uchylno-rozwierne, rozwierne, przesuwne i stałe dają inną drogę powietrza i inny udział ramy. Przesuw z niskim progiem i uchył w łazience nie rozwiązują tego samego zadania. Zacznij od geometrii skrzydła.

  2. 02

    Materiał i Uf

    PCV, drewno, aluminium i drewno z nakładką aluminiową mają inne przekroje. W karcie systemu szukaj Uf, a nie tylko liczby komór albo „klasy profilu” bez wyjaśnienia, której ścianki dotyczy. Opis czterech rodzin jest w tekście o profilach.

  3. 03

    Budowa zespolenia

    Ug, współczynnik g, rodzaj ramki i to, czy w zestawie jest nawiewnik. Powłoka niskoemisyjna ogranicza ucieczkę ciepła. Współczynnik g mówi, ile słońca wpada do środka. Zimą i latem to są przeciwne kierunki, nie jedna „właściwa” nastawa. Przekrój jest przy szybach zespolonych.

  4. 04

    Uw razem z wymiarem

    Liczba bez szkicu, do którego ją policzono, opisuje inne okno. Przy ulicy dopisz jeszcze Rw i Ctr, nie samo Rw. Hałas drogowy koryguje się widmem, które w samym Rw nie siedzi. Strona świata jest osobnym tematem: klimat i orientacja.

  5. 05

    Szczelina i powietrze

    Gdzie stoi ościeżnica względem ocieplenia, co jest od strony pokoju, co od deszczu, czym okno jest podparte. Po osadzeniu kilku szczelnych skrzydeł mieszkanie traci dawne nieszczelności. Zostaw drogę dla powietrza, zanim rosa usiądzie na najzimniejszej szybie. Potem zostaje zwykła kontrola okuć i odpływów, opisana w konserwacji.

Dziesięć wejść

Każdy materiał da się czytać osobno. Łączy je jedno okno: otwór, skrzydło, szyba, liczba i powietrze, które i tak musi wejść do mieszkania. Daty aktualizacji są w katalogu.
